Como é o chicote elétrico da ignição eletrônica do Fusca

Um dos post mais lidos do blog é sobre a instalação da ignição eletrônica do Fusca e seus derivados refrigerados a ar, e algumas pessoas pedem maiores detalhes do esquema elétrico. Vou tentar deixar um pouco mais claro como foi instalado. Se você ainda não viu o primeiro post sobre  “como instalar a ignição no fusca” clique neste link.

https://garagem150.com/2014/09/14/como-instalar-ignicao-eletronica-no-fusca/comment-page-1/

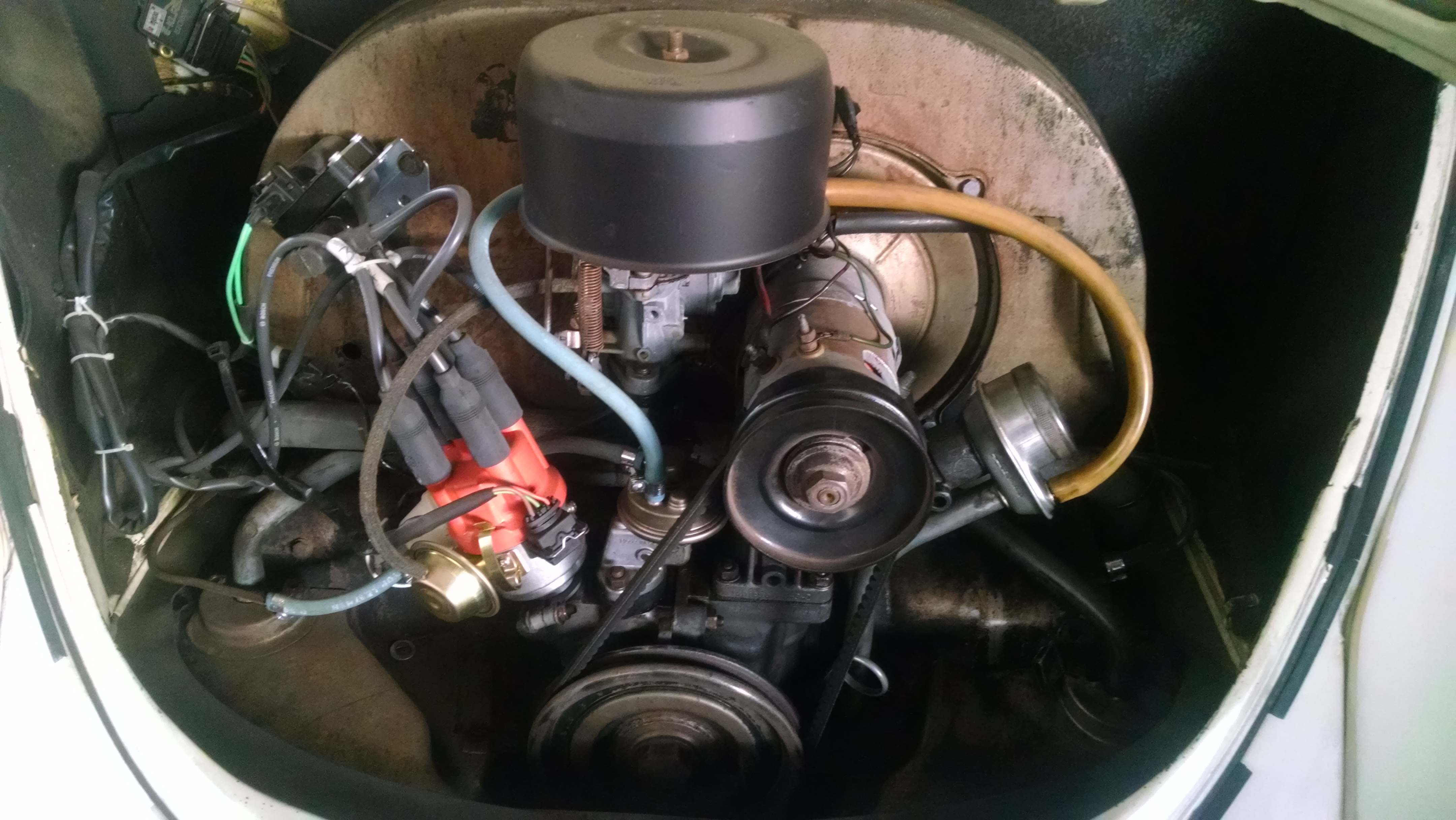

IMG_20151106_175648458

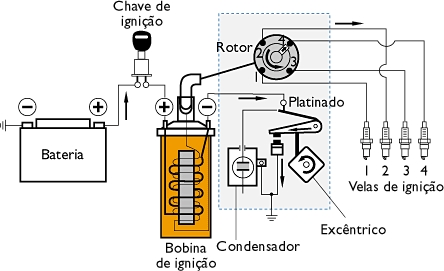

A ligação original do fusca com platinado era a seguinte:

imagem retirada da internet

imagem retirada da internet

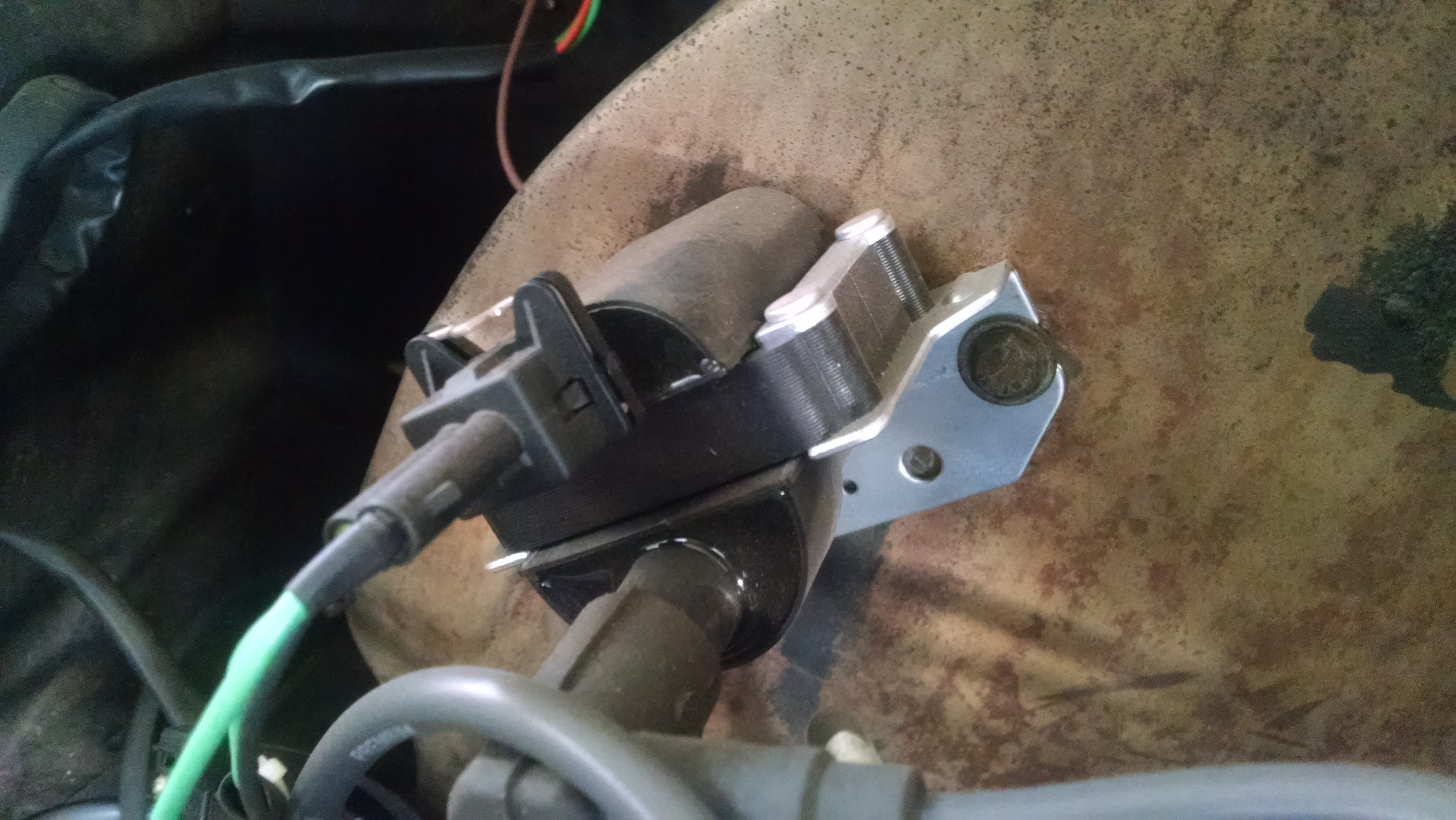

Com o Kit de ignição eletrônica você ligará o fio positivo da bobina no fio (que estava antes na bobina antiga) que é o mesmo da chave de ignição.

IMG_20151106_175544586 IMG_20151106_175522931

IMG_20151106_175552994

O fio negativo do chicote novo é instalado junto com a fixação da unidade de comando.

IMG_20151106_175627067

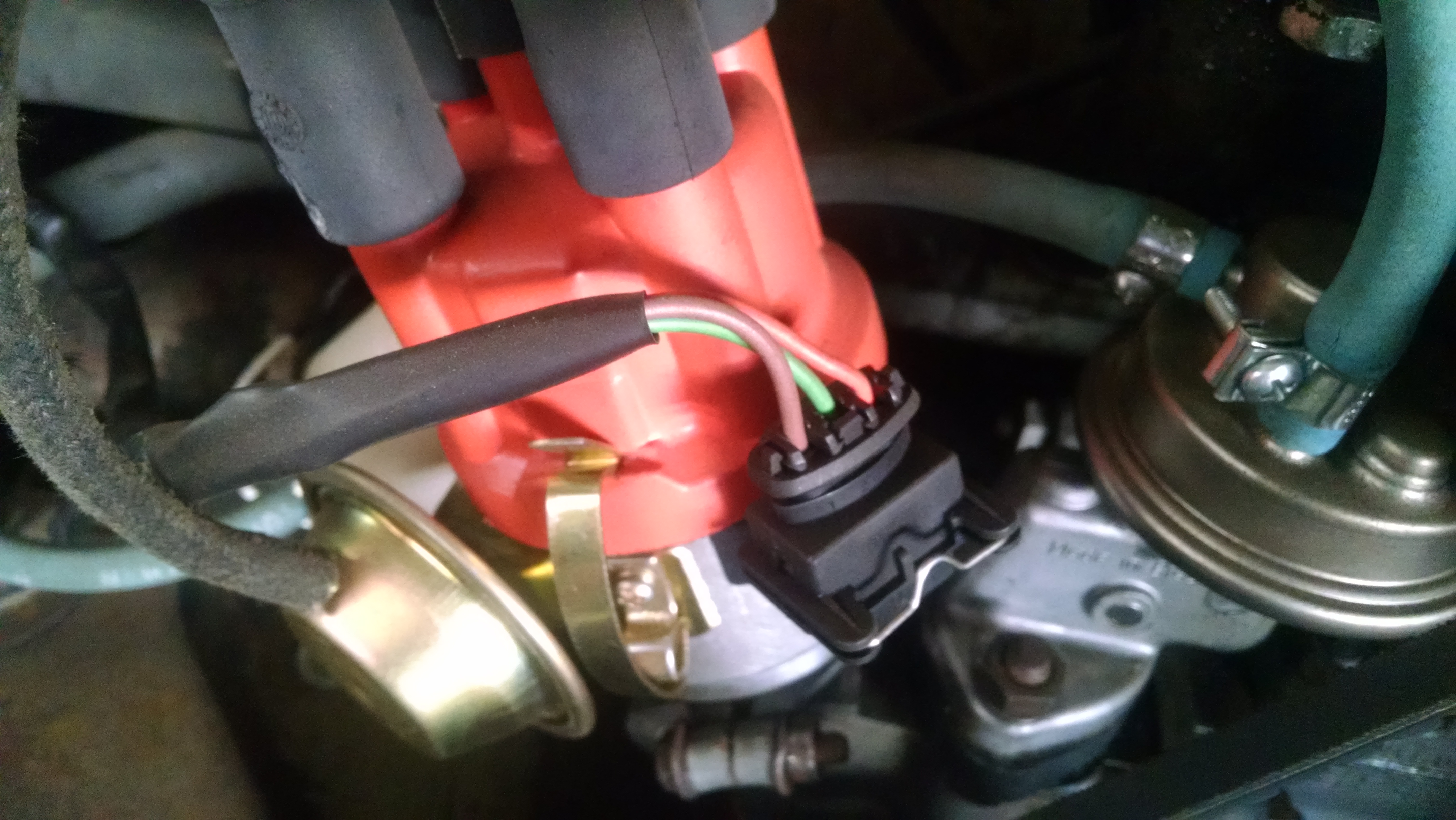

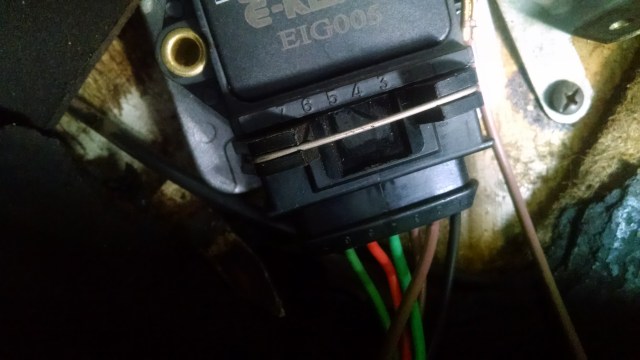

E  os conectores no distribuidor, na unidade de comando.

IMG_20151106_175641677

IMG_20151106_175507314
