Pequeno upgrade nos sensores de freio dos primeiros Voyage

Os primeiros Voyage tem o sensor de freio (que acendem as luzes/indicam falta de fluido) por “pressão”, acima de 1,5 bar a luz do painel apaga indicando que está tudo OK e  com 6,5 bar acendem as luzes de freio e tem 3 pinos para conexão com o chicote original do Voyage.

Sensores originais do 83

Sensores originais do 83

Uma coisa que sempre me incomodou é ter a sensação que a luz acendia “muito tarde” ou seja, já tinha começado a pisar no freio de leve e a luz ainda não tinha acendido. Então resolvi trocar os sensores pelos atuais que acendem com 4,5 bar porém com apenas 2 conectores, ou seja sem o sinal para o painel.



Além dos sensores é necessário trocar também o reservatório original por outro com sensor de nível e instalar no assoalho a “chave” que indica se o freio de estacionamento está acionado ou não.



Novo reservatório de fluido de freio

Novo reservatório de fluido de freio

Sensor/chave do freio de estacionamento

Sensor/chave do freio de estacionamento

















Sensor novo (utilizado atualmente na Kombi)

Sensores novos (utilizados atualmente na Kombi)



As ligações elétricas são bem simples, o conector que era do centro do sensor de pressão deve ser ligado em um dos conectores da bóia do nível de fluido (o outro conector deve ser aterrado) e também no fio que deve ser ligado ao sensor do freio de estacionamento (o outro lado também é aterrado).

Os outros 4 conectores devem ser ligados da mesma forma que o original.

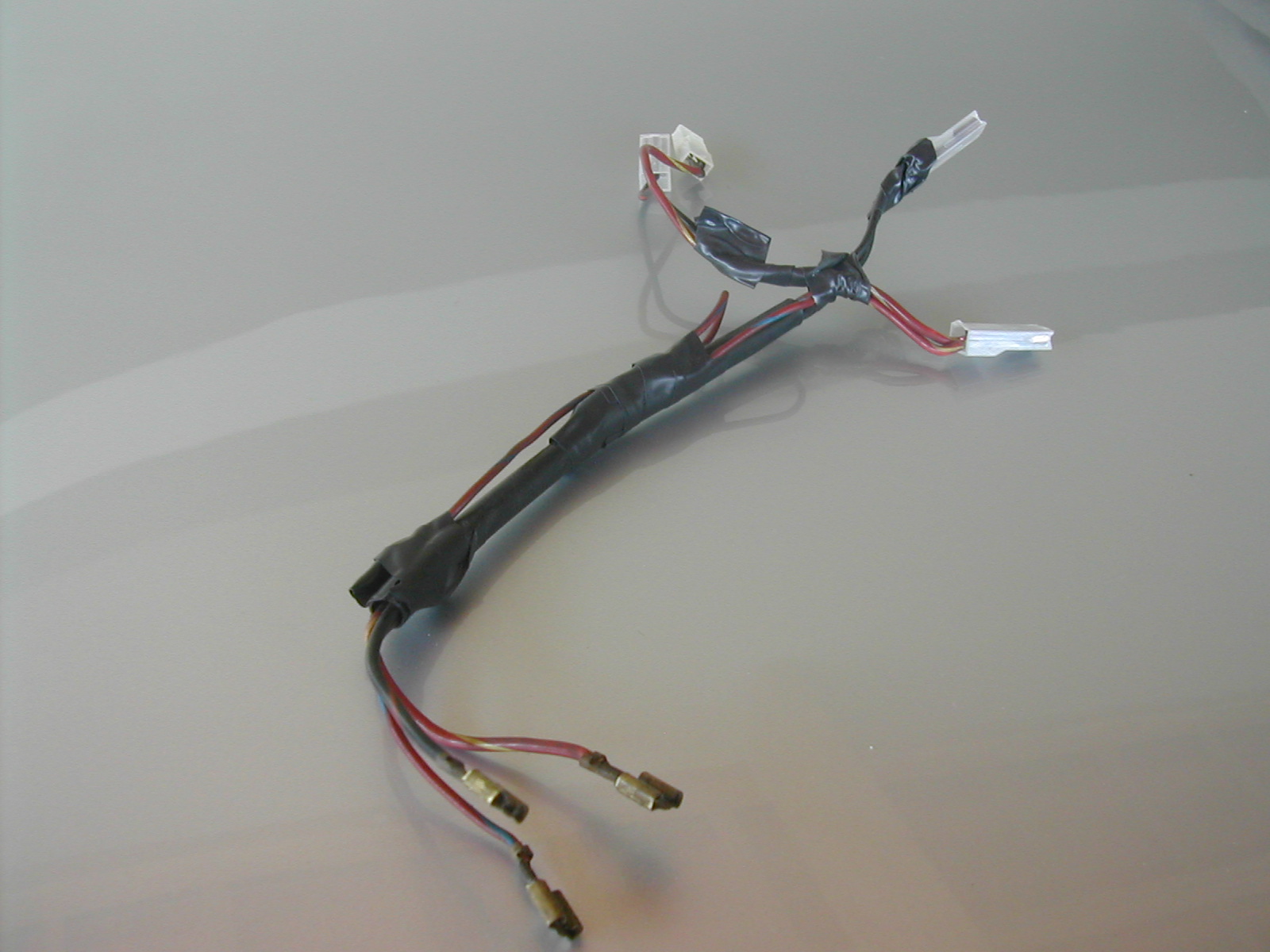

Chicote original adaptado para as novas conexões

Chicote original adaptado para as novas conexõesFios ainda soltos para teste

Atenção: Se vc tem dúvidas em relação as ligações procure um profissional (auto-elétrica).



Se por acaso após o upgrade as luzes de freio não acenderem, verifique novamente as conexões, mas principalmente o conector intermediário da foto abaixo. Passei várias horas tentando consertar e só consegui após a dica do meu amigo Robson Conde. Na dúvida eliminei este conector do chicote original.

Desconfie deste cara!!!!!!!!!

Desconfie deste cara!!!!!!!!!
