Como instalar um contagiros ou demais instrumentos no painel do Voyage antigo

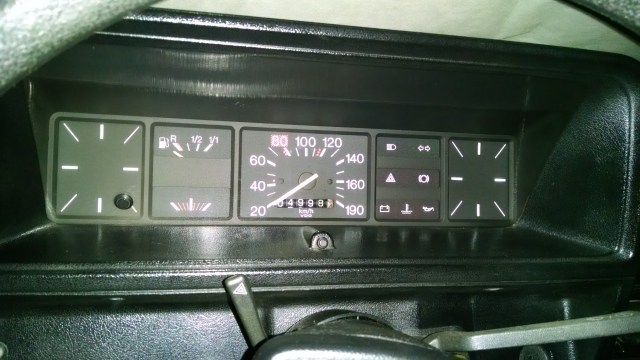

A maioria dos primeiros Voyage não tem o contagiros/tacômetro original no painel de instrumentos, na verdade se você comparar os manuais do 82 e 83, vai descobrir que o contagiros era um opcional nos modelos S e LS somente a partir de 83, no GLS era de série. O relógio era opcional desde o lançamento do Voyage, assim como o econômetro/vácuometro. O “Verdinho” (meu Voyage 82) é um LS básico e não tem nenhum opcional.


Já meu “Voyagessauro” (meu Voyage LS 83) tinha apenas o relógio, ar quente e o acabamento interno das portas em tecido. Mas neste post vou mostrar como você pode customizar os instrumentos do painel.


Obviamente, você já percebeu pela foto acima que customizei o painel do 83, troquei a cor dos números, instalei ledas vermelhos (tipo T10 nas extremidades que iluminam a barra de acrílico interna), contagiros e termômetro de água.

A adaptação do contagiros e do relógio originais é muito simples, pois a placa de circuito impresso já possui os pinos e conexões necessárias, é só desmontar com cuidado e encaixar o contagiros ou relógio, veja nas fotos abaixo.

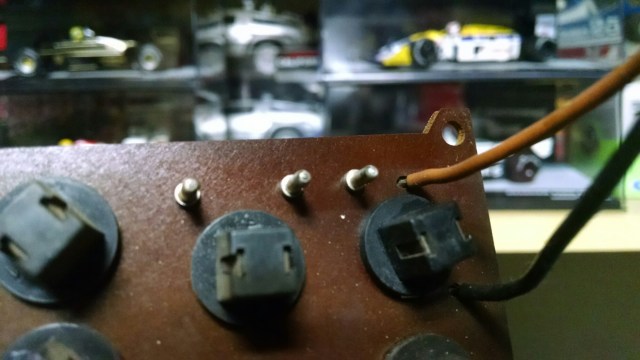

Pinos para conexão do tacômetro

O relógio tem uma conexão igual do outro lado da placa. Caso seu Voyage/Gol/etc… Seja 84 até 87 a diferença é que ao invés do econômetro terá o marcador de temperatura de água (exceto motor a ar é claro!) e o relógio trocou de lugar com o contagiros.

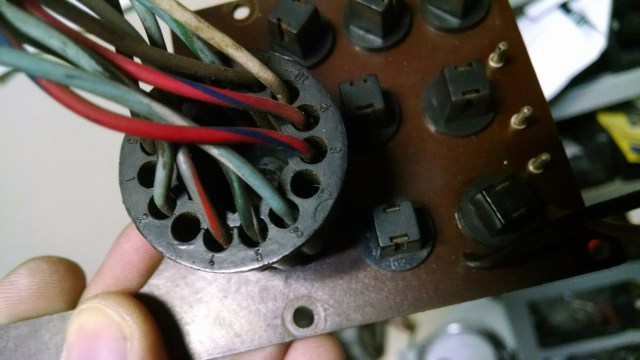

Meu Voyagessauro  já tinha o chicote pronto de fábrica para ligar o fio do sinal a bobina de ignição, veja que é o pino 6 do conector ( o fio verde).


Abaixo um detalhe de um chicote sem a preparação para o contagiros.


Caso você não consiga comprar um contagiros original ou não tenha a ligação pronta no chicote original do seu Volkswagen, tenho a sugestão abaixo:

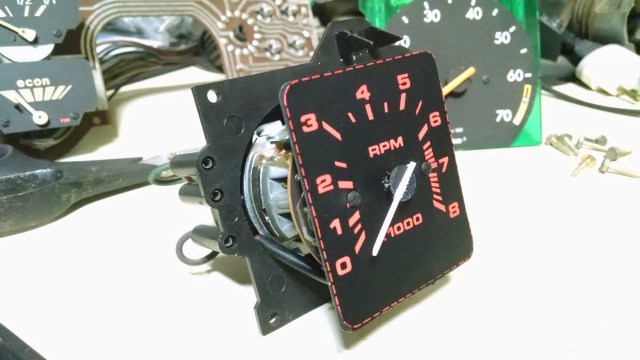

Compre um contagiros de 52 mm e desmonte tirando o ponteiro e os acabamentos, use a imaginação, compre/faça um adesivo e fixe no contagiros usando uma placa na mesma medida, eu desmontei um relógio para usar a frente dele colando um adesivo. Depois corte a tampa plástica original do painel, encaixe o contagiros e faça a ligação  de forma externa.

A alimentação do contagiros ligue no pino + da bobina (KL 15)

O sinal ligue no pino – da bobina (Borne 1)

O outro é o aterramento.

Veja nas fotos abaixo.

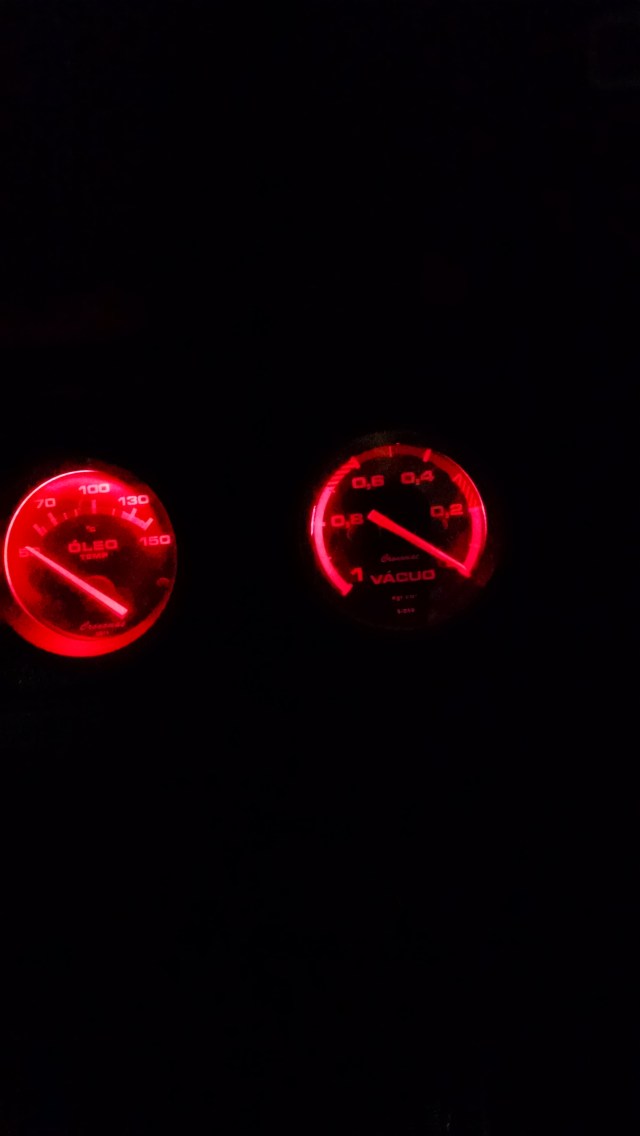

No Voyagessauro instalei o termômetro de água no lugar do econômetro e no console central (tipo do Gol GT, Voyage Super) instalei um termômetro de óleo e o vácuometro/ econômetro.

Para instalar um termômetro é necessário usar além do galvanômetro da temperatura, fazer uma ligação onde era a lâmpada de superaquecimento, trocar o sensor de temperatura no motor também é claro, trocar o mostrador, pois não terá mais a lâmpada.


Qualquer dúvida envie um comentário no post.

Esse post foi publicado em #Página Principal, Geral, Meu Voyagessauro, Sem categoria, Upgrade no Voyage e marcado , , . Guardar link permanente.

6 respostas para Como instalar um contagiros ou demais instrumentos no painel do Voyage antigo

  1. mauricio disse:

    Muito legal seu artigo! Fiquei com uma dúvida, no contagiro original que consegui tem 3 pinos (- 1 +) e dois fios (branco e preto) como devo ligar pois o meu conector não tem o fio verde.

    • garagem150 disse:

      O 1 é o sinal do contagiros, o pino 1 da bobina. O + ligue no 15 da bobina para só ligar o contagiros quando o carro estiver ligado. O – óbvio é o aterramento. Os outros 2 fios não sei, mas não é iluminação?

  2. Pingback: Um Novo Visual para o Voyagessauro (após 10 anos) | garagem150

  3. Kelton Magno disse:

    ola, vc tem o esquema desse conector? to precisando testar os marcadores de combustivel e temperatura, poderia me ajudar?
