Instalando o rádio no Novo Voyage

Veja como é fácil instalar o rádio no Novo Voyage, obviamente se ele já estiver com a preparação para som de fábrica. Atualmente os carros já seguem o mesmo padrão de pinagem e os fabricantes dos rádios ou adotaram este padrão ou fornecem junto um adaptador.

1- Primeiro passo: Com uma espátula plástica remova a tampa original do painel. (vc pode usar uma chave de fenda, mas existe a chance de marcar o painel).



espátula plástica para não "marcar" o painel

espátula plástica para não "marcar" o painel


 2 – Segundo passo: “Desconecte” os conectores da tampa do painel e conecte no rádio (ou no chicote adaptador que vem junto com o rádio), não se preocupe, pois não existe a possibilidade de ligar errado.

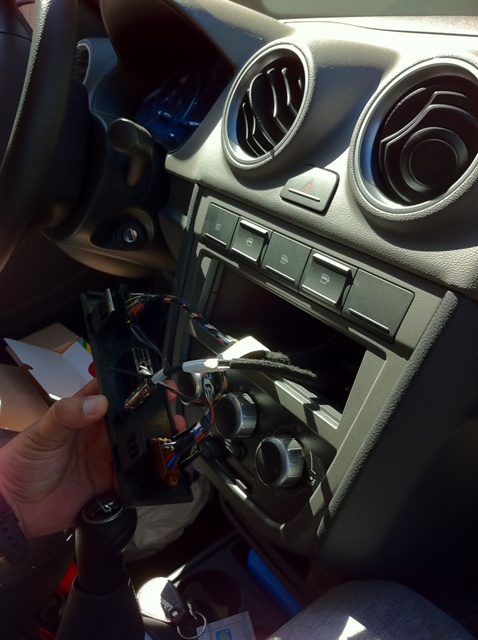

Preparação para som original Volkswagen

Preparação para som original Volkswagen

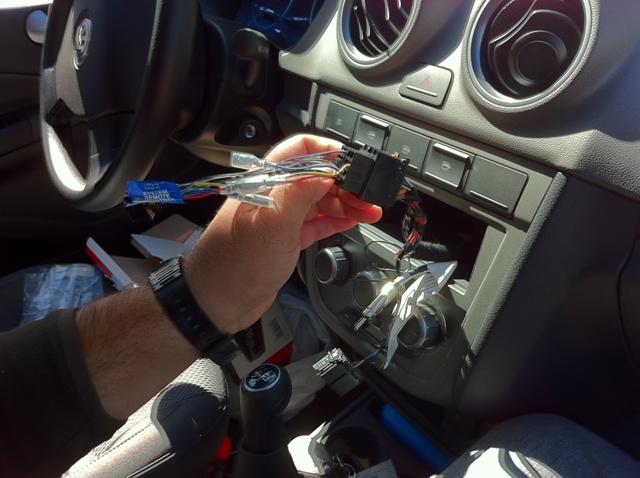

Conector-Adaptador para o padrão original

Conector-Adaptador para o padrão original

  3 – Terceiro passo: Com o manual de instalação em mãos verifique qual o fio/conector deve ser ligado o 12V do amplificador da antena de teto (normalmente no fio azul). Se possível use um conector ou solde no chicote fornecido com o rádio para não alterar o chicote original do seu Novo Voyage.

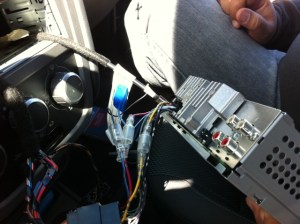

Ligando a alimentação da Antena

Ligando a alimentação da Antena

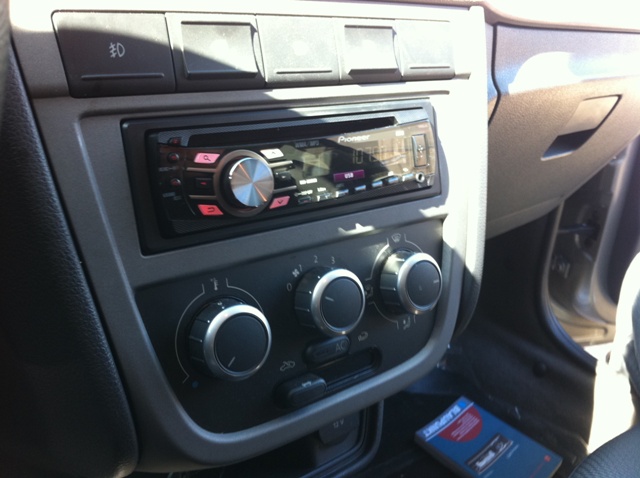

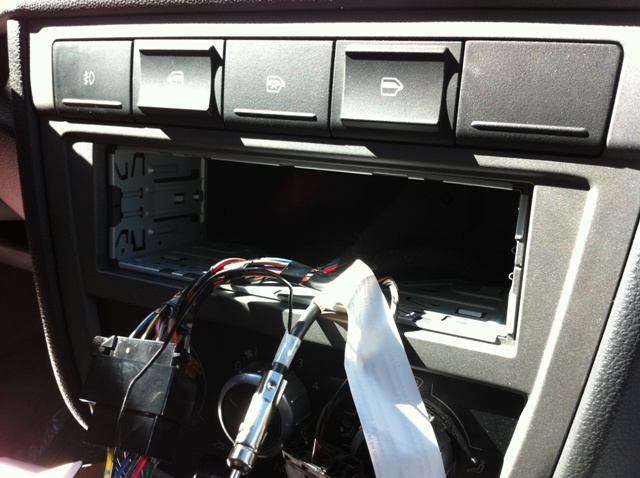

4 – Quarto passo: Com toda ligação elétrica pronta, encaixe a moldura de fixação do rádio e entorte as travas do metal para fixar no painel plástico. Em seguida empurre o rádio com cuidado até ouvir ele travar e pronto.
Agradecimentos ao Varlei que emprestou o Voyage e ao Guga que tirou as fotos!!!!
Esse post foi publicado em Geral, Novo Voyage, Sem categoria, Upgrade no Voyage e marcado , . Guardar link permanente.

6 respostas para Instalando o rádio no Novo Voyage

  1. antonio disse:

    cara não ajudou em nada ,pois continuo sem saber em qual cor eu ligo os fios do radio com os fios certos do chicote do voyage. ????

  2. boa tarde como faço´para tira a tampa trazeira do alto falante

  3. alcineu disse:

    Alguem sabe me informar se o voyage 2011 vem com amplificador de antena?

  4. pohaeunaosei disse:

    amigo, eu to com um radio pioneer mvh-078ub e com um voyage 2010, eu posso instalar usando o chicote original fornecido com o radio ou tenho q fazer adaptação?
